Dòng Smart TV Crystal UHD 4K 55 inch mã hiệu UA55BU8000 của Samsung được nhiều gia đình ưa chuộng nhờ thiết kế AirSlim siêu mỏng ấn tượng, bộ xử lý hình ảnh Crystal 4K thông minh và dải màu sắc rực rỡ Dynamic Crystal Color. Dù vậy, sau một thời gian dài hoạt động, thiết bị có thể phát sinh sự cố phần cứng nghiêm trọng: tivi vẫn có tiếng nói từ loa, bấm remote đèn tín hiệu vẫn nhận, hệ thống LED nền vẫn sáng nhưng toàn bộ màn hình lại hiển thị một màu trắng xóa không có bất kỳ chi tiết hình ảnh nào. Khi chiếc smart tivi trong gia đình bỗng dưng xuất hiện tình trạng này, rất có thể tivi samsung ua55bu8000 bị trắng màn hình do sự cố phần cứng bên trong chứ không đơn thuần là lỗi cài đặt.
Mục lục bài viết

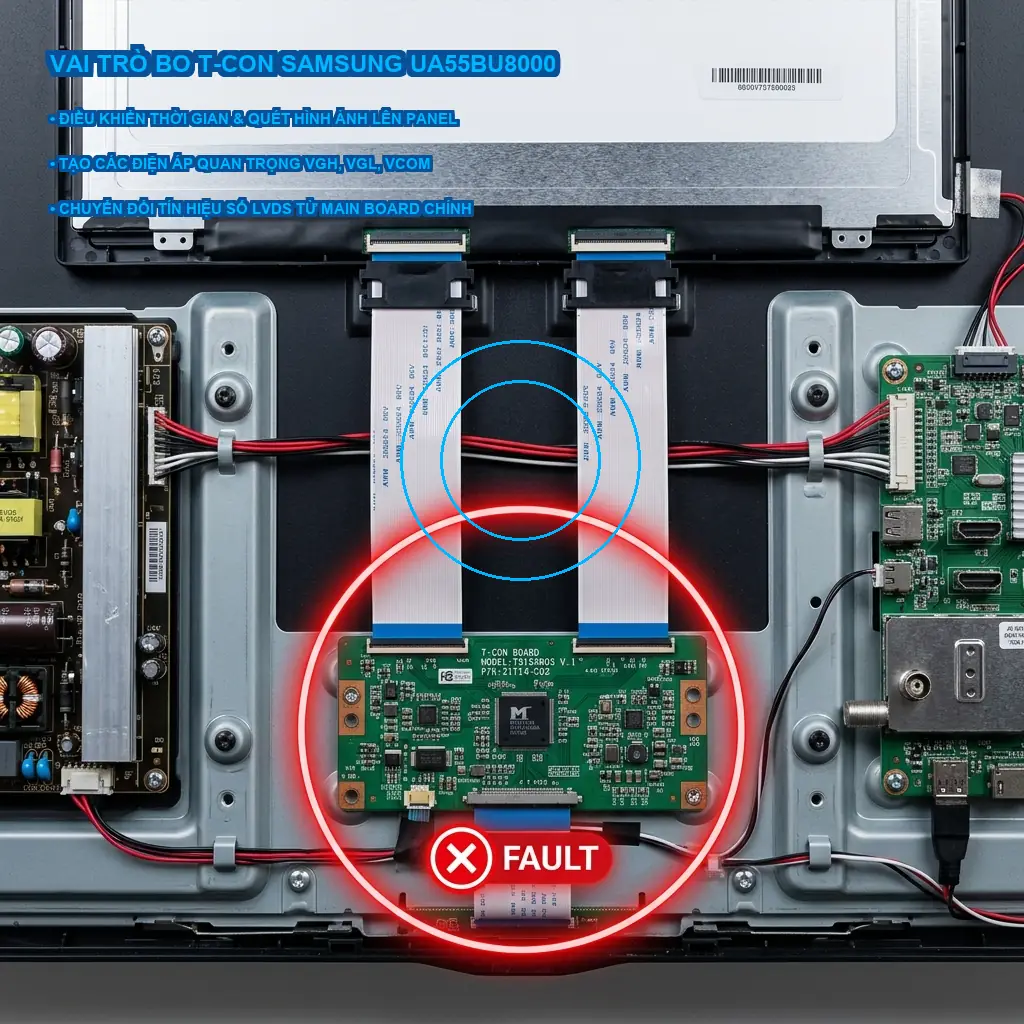

Cơ chế hiển thị và vai trò của bo T-CON trên Tivi UA55BU8000
Để hiển thị được hình ảnh sắc nét, màn hình tivi Samsung UA55BU8000 kết hợp giữa hệ thống đèn LED nền chiếu sáng từ phía sau và tấm nền LCD (Panel) chứa các tinh thể lỏng ở phía trước. Bo mạch chính (Mainboard) nhận tín hiệu truyền hình hoặc mạng internet, xử lý và truyền tín hiệu số hình ảnh xuống bo mạch T-CON (Timing Controller) hoặc các thanh nẹp màn hình. Bo T-CON có nhiệm vụ phân tích tín hiệu này thành các xung điện đóng mở các hàng và cột điểm ảnh trên LCD.
Ở dòng tivi mỏng nhẹ đời mới như UA55BU8000, bo mạch T-CON thường được thiết kế tích hợp trực tiếp trên bo nẹp gỗ (thanh nẹp panel chạy sát mép dưới màn hình). Nếu bo mạch này bị hỏng hoặc mất nguồn cấp điện áp, các tinh thể lỏng sẽ ở trạng thái mặc định (mở hoàn toàn), cho phép toàn bộ ánh sáng trắng của đèn nền đi qua, gây ra hiện tượng trắng màn hình.
Bảng thông số điện áp tiêu chuẩn trên bo nẹp màn hình Tivi Samsung
Khi đo đạc sửa chữa mạch điện tử điều khiển màn hình, kỹ thuật viên cần nắm vững các thông số điện áp tiêu chuẩn dưới đây tại các điểm đo (Test Point) trên bo nẹp màn hình:
| Điểm đo trên mạch (Test Point) | Mức điện áp tiêu chuẩn | Ý nghĩa và chức năng kỹ thuật |
|---|---|---|
| VCC / VDD | +12V DC | Nguồn cấp chính đầu vào từ mainboard cấp cho bo nẹp |
| VGH (V-gate High) | +25V đến +32V DC | Điện áp mở các cổng transistor để kích hoạt điểm ảnh |
| VGL (V-gate Low) | -5V đến -15V DC | Điện áp khóa các cổng transistor trên tấm nền LCD |
| AVDD | +15V đến +17V DC | Nguồn nuôi phân cực cho các khối IC giải mã màu sắc |
| VCOM | +5V đến +7V DC | Điện áp chuẩn đối chiếu cho các điểm cực tinh thể lỏng |
Các nguyên nhân kỹ thuật khiến tivi bị trắng màn hình
Hầu hết các trường hợp tivi samsung ua55bu8000 bị trắng màn hình đều xuất phát từ việc mất điện áp nuôi cho panel hoặc hỏng IC giải mã hình ảnh trên bo T-CON. Cụ thể gồm các nguyên nhân chính sau:
- Cháy cầu chì bảo vệ đầu vào trên bo nẹp: Khi có sự cố đoản mạch tạm thời, cầu chì nhỏ (thường ký hiệu chữ F) trên thanh nẹp màn hình sẽ bị cháy đứt để bảo vệ các IC xung quanh, khiến bo nẹp mất hoàn toàn nguồn điện 12V.
- Hỏng IC nguồn DC-DC (IC tạo áp): IC nguồn chịu trách nhiệm chuyển đổi điện áp 12V thành các mức điện áp phân cực khác như VGH, VGL, AVDD. Khi IC này bị chập cháy, các điện áp kích mở điểm ảnh biến mất hoàn toàn.
- Lỏng hoặc oxy hóa cáp dẹt LVDS: Cáp nối bẹ dẹt từ mainboard xuống nẹp màn hình bị bám bụi bẩn, ẩm mốc tại đầu chân tiếp xúc khiến đường truyền tín hiệu hình ảnh bị gián đoạn.
- Chập tấm nền LCD (Chập Panel do nước): Thói quen lau chùi màn hình bằng khăn ướt khiến nước len lỏi chảy xuống mép dưới màn hình, gây oxy hóa chập mạch các đường dẫn siêu nhỏ trên thanh nẹp gỗ và chip COF, làm sụt áp toàn bộ nguồn điện phân cực.
Quy trình kiểm tra đo đạc và cách sửa màn hình tivi samsung
Khi thực hiện quy trình đo đạc kỹ thuật này, nếu phát hiện mất nguồn cấp VGH, kỹ thuật viên có thể nhanh chóng cô lập vùng chập để cứu tấm nền khi tivi samsung ua55bu8000 bị trắng màn hình.
- Bước 1: Vệ sinh cáp tín hiệu LVDS: Tháo nắp lưng tivi để tiếp cận khoang mạch. Rút nhẹ nhàng các cáp dẹt nối từ mainboard sang nẹp màn hình, dùng cồn và tăm bông lau sạch các chân đồng tiếp xúc, sấy khô rồi cắm chặt lại để loại trừ lỗi lỏng tiếp xúc cáp.
- Bước 2: Đo kiểm tra cầu chì nguồn cấp 12V: Dùng đồng hồ đo kim hoặc số đo thông mạch vào hai đầu cầu chì F trên bo nẹp màn hình. Nếu cầu chì bị đứt, hãy kiểm tra đo trở kháng xem các IC nguồn phía sau có bị chập mát hay không trước khi thay cầu chì mới để tránh chập nổ lặp lại.
- Bước 3: Đo đạc các mức điện áp VGH, VGL, AVDD: Cắm điện nguồn tivi, bật nguồn khởi động. Dùng đồng hồ vạn năng đặt thang đo DC 50V, một que đen kẹp mát sườn sắt tivi, que đỏ đo vào các điểm Test Point ký hiệu VGH, VGL, AVDD trên mạch. Nếu điện áp VGH hoặc AVDD bằng 0V, IC nguồn DC-DC đã bị hỏng hoặc chập đường mạch.
- Bước 4: Cô lập đường mạch chập (Phương pháp dán băng keo): Nếu nghi ngờ chập một bên panel màn hình do nước vào, kỹ thuật viên có thể dùng phương pháp cách ly tín hiệu bằng cách cắt một mẩu băng keo dán nhỏ (khoảng 3-5mm) dán che bớt một vài chân tín hiệu Clock hoặc nguồn trên cáp dẹt nối xuống nẹp bên bị lỗi, nhằm ngắt đường tín hiệu chập giúp bên còn lại hoạt động và tái tạo hình ảnh bình thường.
Lưu ý sử dụng tivi hạn chế hư hỏng màn hình
- Tránh lau màn hình bằng nước trực tiếp: Khi lau dọn vệ sinh tivi samsung bị trắng màn hình, hãy phun nước lau kính chuyên dụng vào khăn mềm ẩm rồi lau nhẹ nhàng, tuyệt đối không xịt nước trực tiếp lên bề mặt màn hình vì nước sẽ chảy dọc xuống thanh nẹp gỗ gây cháy chập.
- Lựa chọn dịch vụ sửa tivi samsung tại nhà uy tín: Lỗi chập nẹp gỗ hoặc hỏng IC nguồn DC-DC đòi hỏi phải có máy hàn chuyên dụng (máy đóng tab màn hình) để hàn ép cáp hoặc kính hiển vi để câu dây mạch đồng siêu nhỏ.
Nếu không có chuyên môn về điện tử vi mạch, bạn nên liên hệ trung tâm sửa chữa uy tín để được kỹ thuật viên hỗ trợ tivi samsung ua55bu8000 bị trắng màn hình an toàn, tránh làm hỏng vỡ kính màn hình.
