Khắc phục lỗi Tivi Samsung UA43BU8000 nhòe hình, chồng hai hình đè nhau

Smart Tivi Samsung 4K 43 inch mã UA43BU8000 là dòng sản phẩm tivi thế hệ mới được ưa chuộng nhờ thiết kế viền mỏng ba cạnh AirSlim sang trọng, công nghệ hiển thị Dynamic Crystal Color cho dải màu rực rỡ sắc nét và bộ xử lý Crystal 4K nâng cấp hình ảnh chất lượng cao. Dẫu vậy, một trong những sự cố hiển thị khó chịu nhất mà người dùng có thể đối mặt sau vài năm sử dụng là màn hình tivi bị chồng hình (hoặc nhòe hình, giật hình, tạo bóng mờ đè lên nhau liên tục). Khi xảy ra hiện tượng này, chất lượng hiển thị sẽ giảm sút nghiêm trọng khiến người xem mỏi mắt. Hãy cùng phân tích nguyên nhân và cách khắc phục khi tivi samsung ua43bu8000 bị chồng hình qua bài viết dưới đây.

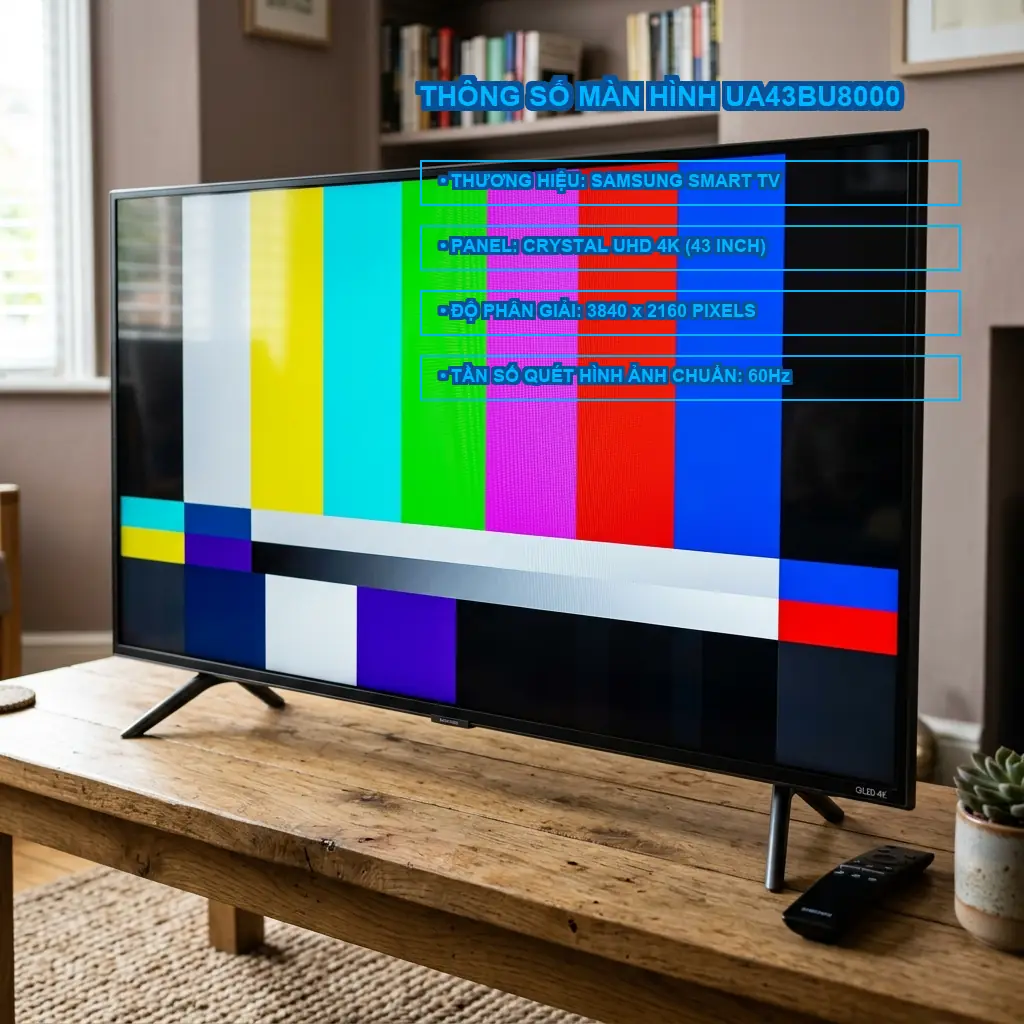

Thông số kỹ thuật màn hình tivi Samsung UA43BU8000

Dưới đây là bảng thông số cấu tạo kỹ thuật của màn hình hiển thị trên model tivi Samsung UA43BU8000 để phục vụ quá trình chẩn đoán lỗi phần cứng:

Cơ chế phát sinh lỗi chồng hình, nhòe hình trên tivi LED

Trong cấu trúc màn hình tinh thể lỏng LCD/LED hiện đại, việc quét ảnh hiển thị theo từng hàng ngang được điều khiển bởi hệ thống mạch lái (Gate Driver) tích hợp trực tiếp trên viền kính của panel màn hình (công nghệ GIP – Gate In Panel). Để hình ảnh hiển thị mượt mà không bị bóng ma, các đường tín hiệu xung nhịp CKV và CKVB phải liên tục đảo trạng thái để tắt/mở các pixel cực nhanh. Khi một trong hai bên mạch GIP bên trái hoặc bên phải bị chập đường mạch (đứt ngầm hoặc chạm chập mạch do nhiệt độ cao), thời gian đáp ứng của tinh thể lỏng bị sai lệch. Kết quả là khung hình cũ chưa kịp biến mất hoàn toàn đã bị khung hình mới đè lên, tạo ra hiện tượng tivi samsung bị chồng ảnh rất khó chịu. Hiểu được cấu tạo và nguyên lý quét hình này giúp chúng ta dễ dàng giải mã vì sao tivi samsung ua43bu8000 bị chồng hình và có cách xử lý hiệu quả.

Các tác nhân chính gây lỗi màn hình bị chồng hình

Sự cố màn hình hiển thị lỗi chồng hai hình hoặc nhòe mờ thường do các tác nhân sau cấu thành:

1. Chập mạch GIP bên trong panel kính màn hình: Đây là nguyên nhân chiếm tới 80% các ca bệnh chồng ảnh. Hơi ẩm xâm nhập từ viền dưới màn hình hoặc tivi tản nhiệt kém làm chập các đường mạch CKV1, CKV2, CKVB bên trong tấm kính panel.
2. Lỏng hoặc dơ bẩn cáp bẹt màn hình: Cáp kết nối từ bo T-Con xuống màn hình bị lỏng lẻo sau thời gian dài sử dụng do rung động, hoặc các pin kim loại dẫn điện bị oxy hóa do độ ẩm phòng cao.
3. Hỏng mạch T-Con hoặc lỗi chip xử lý hình ảnh: Bo mạch T-Con điều phối sai lệch xung nhịp quét màn hình dẫn đến chồng hình hoặc sọc đứng sọc ngang.

Một khi tivi samsung ua43bu8000 bị chồng hình do chập đường truyền CKV trên panel, việc thay thế màn hình mới hoặc áp dụng giải pháp cách ly tín hiệu sẽ được cân nhắc.

Quy trình từng bước kiểm tra và cách khắc phục tại nhà

Tùy theo mức độ hư hỏng phần cứng, bạn có thể tự thử nghiệm giải pháp dán băng keo cách ly để tự xử lý khi tivi samsung ua43bu8000 bị chồng hình trước khi đưa ra tiệm.

Bước 1: Reset tivi và các kết nối dây cáp ngoại vi

• Rút phích cắm nguồn tivi khỏi ổ điện trong 2 phút. Nhấn giữ nút nguồn trên tivi khoảng 10 giây để xả hết điện tích dư, sau đó cắm lại nguồn.
• Kiểm tra lại các dây cáp HDMI, cáp truyền hình cáp hoặc đầu thu kỹ thuật số kết nối vào tivi xem có bị lỏng hay đứt gãy không. Thử chuyển sang mở ứng dụng Youtube trực tiếp trên Smart Hub của tivi để xem hình ảnh có bị chồng nữa không.

Bước 2: Vệ sinh cáp bẹt màn hình (LVDS Ribbon Cable)

• Ngắt nguồn điện tivi. Đặt úp màn hình tivi lên một mặt phẳng mềm (như nệm hoặc thảm vải lót) và tiến hành tháo vỏ nhựa nắp lưng phía sau tivi.
• Tìm hai sợi cáp bẹt màu trắng nối từ bo mạch chính xuống hai nửa của bo nẹp màn hình. Rút nhẹ khóa chốt để lấy hai sợi cáp ra ngoài.
• Dùng cục tẩy bút chì chà nhẹ lên các chân pin kim loại màu vàng ở đầu cáp để làm sạch lớp oxy hóa rỉ sét. Dùng chổi cọ mềm quét sạch bụi và cắm cáp lại thật chặt vào khe cắm.

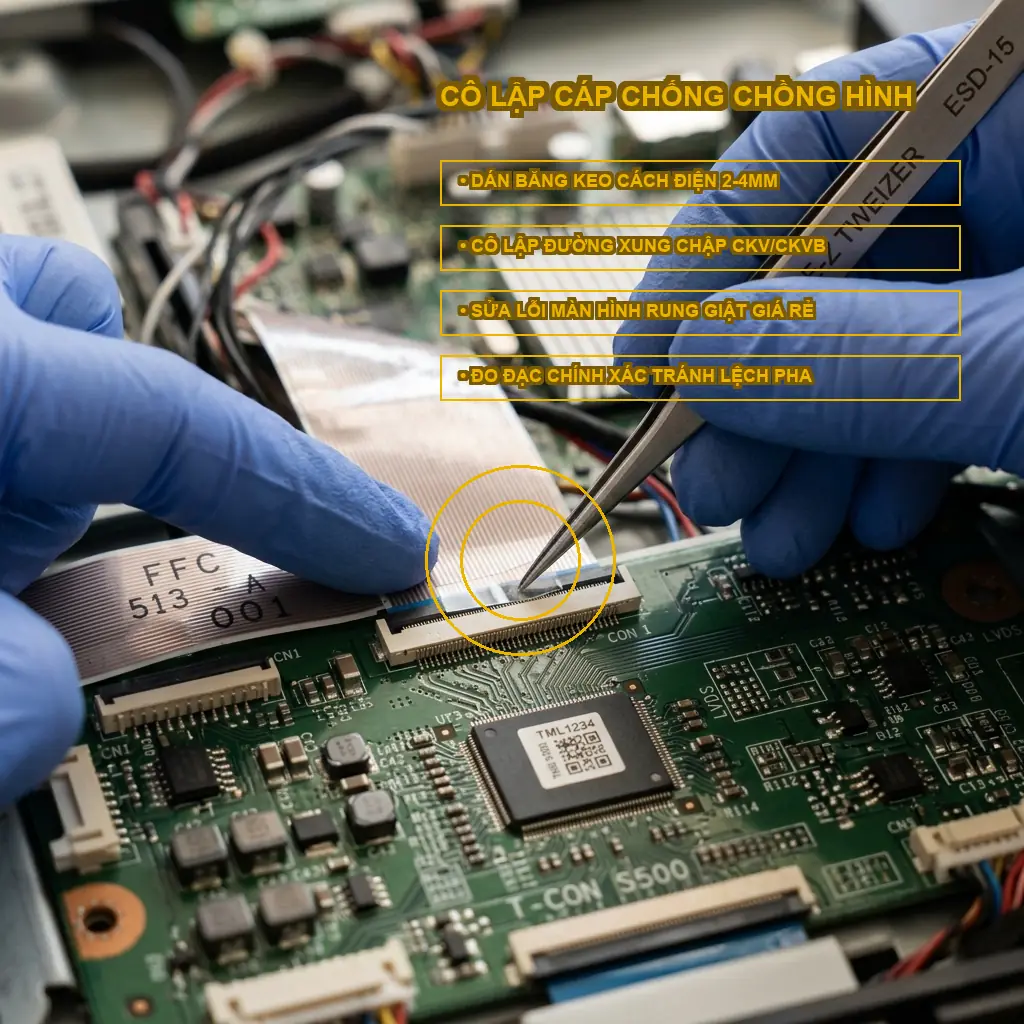

Bước 3: Dùng giải pháp dán băng keo cách ly (CKV Bypass)

• Nếu cáp sạch mà tivi vẫn chồng hình, ta áp dụng phương pháp dán băng keo để cách ly đường tín hiệu chập. Tiến hành tháo thử một sợi cáp bẹt bên trái (hoặc bên phải) rồi cắm nguồn mở tivi. Nếu màn hình sáng lên một nửa đẹp không bị chồng hình, tức là nửa bên kia đang bị chập GIP.
• Dùng băng keo trong (hoặc băng dính điện) cắt một dải cực mỏng (chiều rộng khoảng 2mm – 5mm) để dán đè lên khoảng 5 – 10 chân pin tín hiệu CKV, CKVB ở đầu sợi cáp bẹt của bên bị chập.
• Cắm sợi cáp đã dán băng keo lại vào khe cắm và bật tivi lên kiểm tra. Nếu hình ảnh hiển thị rõ nét bình thường, tức là bạn đã cách ly thành công đường chập, cứu sống panel màn hình mà không tốn chi phí thay mới.

Kinh nghiệm sửa màn hình tivi Samsung và bảo dưỡng lâu dài

• Không phun nước trực tiếp lên bề mặt màn hình: Khi lau chùi tivi, tuyệt đối không xịt nước hay dung dịch nước lau kính trực tiếp lên tấm kính. Nước sẽ chảy xuống khe viền dưới và bám vào mạch nẹp màn hình, gây oxy hóa dẫn đến chập cháy panel màn hình tivi samsung. Hãy xịt nước ẩm vào khăn mềm rồi lau nhẹ nhàng.
• Giữ thông thoáng cho tivi: Tránh đặt tivi trong tủ hẹp kín hoặc quá sát tường vì nhiệt độ cao sinh ra từ bóng đèn LED viền dễ làm nứt lớp keo liên kết và rỉ sét bo mạch T-Con.
• Nếu phương pháp dán băng keo cách ly không đem lại hiệu quả, bạn nên liên hệ trung tâm sửa tivi samsung bị chồng hình chuyên nghiệp để thực hiện sửa chữa chuyên sâu bằng máy đóng tab màn hình hoặc thay thế panel kính mới.

Tóm lại, hiện tượng tivi Samsung UA43BU8000 bị chồng hình, nhòe ảnh hoàn toàn có thể được giải quyết hiệu quả bằng phương án vệ sinh cáp tín hiệu hoặc sử dụng băng keo cách ly mạch GIP chập. Hãy chú ý quy trình bảo dưỡng và vệ sinh tivi đúng cách để giữ màn hình hiển thị luôn rực rỡ và bền bỉ cùng thời gian.
